Радиостанции для подземной связи КИС-1. Радиостанции для шахт

ОСОБЕННОСТИ ОРГАНИЗАЦИИ ПОДВИЖНОЙ СВЯЗИ В ШАХТАХ

В подземных выработках угольных и других шахтах радиоволны не могут распространяться на значительные расстояния, в этих условиях можно использовать принцип индуктивной радиосвязи. Связь осуществляется вдоль волновода (направляющей электромагнитной энергии), специально прокладываемого в стволах, либо в других подземных выработках. В качестве волновода может применяться изолированный медный провод (шахтный телефонный ТППШВ1х2). В конце вновь прокладываемого волновода устанавливается устройство нагрузочное УН-1/6. На этом принципе разработан комплекс индуктивной связи КИС-1.

КИС-1 обеспечивает подвижную связь между оператором, имеющим диспетчерскую стационарную радиостанцию 1/6Д и персоналом, имеющим носимые радиостанции 1/6А в шахтах (в том числе опасных по газу и пыли). В качестве оператора диспетчерской радиостанции могут быть машинист подъемной установки, горный диспетчер или лицо, руководящее работами по ликвидации аварии в шахте.

Персоналом могут быть рабочие по ремонту и осмотру вертикальных или наклонных стволов или рабочие, занятые на ремонтных работах в штреках или занятые на работах в очистных или подготовительных забоях.

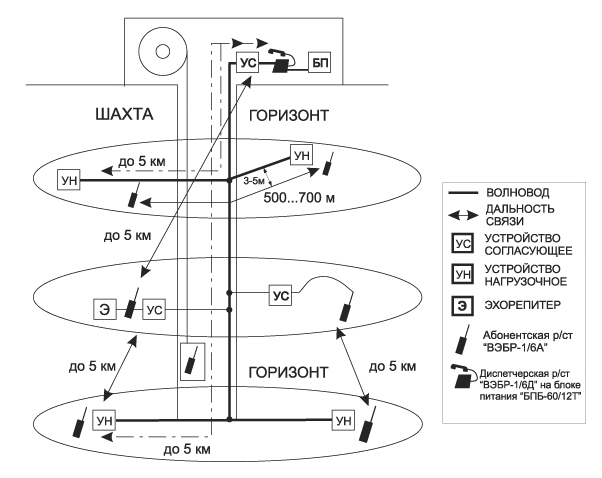

Схема возможного построения линий связи приведена на рис.1.

Носимая радиостанция 1/6А может находиться на расстоянии около 3ё3,5 м от волновода. Для связи на небольшие расстояния в качестве волновода можно использовать проложенные в горных выработках телефонные, контрольные или силовые кабели.

СОСТАВ КОМПЛЕКСА

Наименование Назначение
Радиостанция носимая абонентская "ВЭБР-1/6А" ИТЯЦ1.100.032    [подробнее...]

Прием и передача речевых сигналов и тонального вызова. Кодовые сигналы (вызывные) могут использоваться горноспасателями по принятой таблице сигналов

Радиостанция диспетчерская "ВЭБР-1/6Д" ИТЯЦ1.100.033 [подробнее...]

Прием и передача речевых и тональных сигналов между оператором (диспетчером) на поверхности и абонентом, имеющим носимую радиостанцию и находящимся в шахте

Блок бесперебойного питания ИТЯЦ2.087.014 [подробнее...]

Питание диспетчерской радиостанции от электросети и аварийное питание радиостанции в условиях отключения напряжения электросети

Устройство согласующее УС-1/6 ИТЯЦ5.089.006 [подробнее...]

Для присоединения шахтного волновода к диспетчерской радиостанции и, при необходимости, к абонентской - вместо собственной антенны. При этом две абонентские радиостанции могут работать между собой независимо от наличия или отсутствия диспетчерской радиостанции

Устройство нагрузочное УН-1/6 ИТЯЦ5.650.001 [подробнее...] Обеспечение в волноводе режима бегущей волны
Устройство зарядное УЗИ-5А2 1/6Ш ИТЯЦ2.089.013 [подробнее...] Зарядка аккумуляторов абонентских радиостанций

Схема возможного построения комплекса КИС-1 в поземных выработках





ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ КОМПЛЕКСА


Комплекс связи должен обеспечиваться соблюдение требований ТУ на изделие при температуре окружающей среды от минус 10 ° С до плюс 55 ° С.
Запыленность для носимой радиостанции 1/6А, нагрузочного (УН-1/6) и согласующего устройства (УС-1/6) должна быть не более 1600мг/м , для диспетчерской радиостанции (1/6Д) и зарядного устройства (УЗИ-5А2 1/6Ш) не более 5 мг/м ³ .

Наименование Норма
Рабочая частота, кГц

1025 и 1050

Вид модуляции

Фазовая

Мощность несущей частоты, Вт, не менее

0,8 ± 0,3

Частота генератора вызова, Гц

1450 ± 0,5

Далность связи между абонентом с носимой радиостанцией и оператором, км, не менее 4,5
Дальность связи между двумя радиостанциями, км 0,6
Ток, потребляемый носимой радиостанцией в режиме дежурного приема, мА 25
на приеме, мА 80
на передаче, мА 450

Комплекс связи имеет два оперативно переключающиеся канала, работает в диапазоне частот 1025 - 1225 кГц в режиме одночастотного или двухчастотного симплекса и может быть запрограммирован на любые две частоты с разносом частот в 25 кГц указанного диапазона.

При отсутствии требований заказчика к номиналам частот, при оформлении заказа на изготовление, номиналы частот должны быть установлены: 1 канал- 1025 кГц и 2 канал - 1050 кГц. Связь на частоте первого канала должна быть оперативной, на частоте второго канала -используется во время работ при осмотре и ремонте подземных стволов.

Для взаимодействия носимых абонентских радиостанций между собой и диспетчерской радиостанцией при помощи кодовых посылок должна быть предусмотрена возможность передачи и приема тональной частоты 1450 Гц.

Комплекс относится к рудничному взрывозащищенному оборудованию группы 1, с видом взрывозащиты - искробезопасной электрической цепи ia и уровнем РО - особо взрывобезопасного электрооборудования.

Вы можете купить радиостанции отдельно или же приобрести весь комплекс КИС-1 целиком, для этого Вам необходимо позвонить по телефону указанному на странице контактов и сделать заказ.
