Устройство зарядное узи-5а2 1\6ш

Устройство зарядное УЗИ-5А2 1/6Ш предназначено для ускоренного заряда батарей аккумуляторных БА-11-1 в составе радиостанции 1/6А. Устройство зарядное питается от сети переменного тока частотой 50 Гц напряжением 220В и рассчитано на эксплуатацию во взрывобезопасных помещениях при температуре окружающей среды от 0 до плюс 40° С.

УЗИ обеспечивает режим ускоренного заряда, долговременную поддержку аккумуляторов в заряженном состоянии, автоматическое отключение заряда при достижении аккумуляторами номинальной емкости. Время заряда - не более 4 - 6 ч.

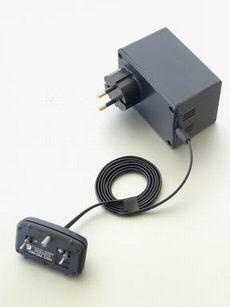

Внешний вид зарядного устройства УЗИ-5А2 1/6Ш и контактной системы представлены на рисунке. Конструктивно устройство зарядное состоит из корпуса, в котором размещены блок питания и автоматическое зарядное устройство, и контактного механизма для подключения к аккумуляторной батареи радиостанции 1/6А. В корпусе контактного устройства размещен светодиодный индикатор, магнитный замок для надёжного контакта во время заряда БА и ключ , не допускающий переполюсовки при подключении УЗИ-5А2 1/6Ш к радиостанции.
